Markieren Sie einen Plan

Auch verfügbar für  ios-gray-icon.jpg  android-gray-icon.jpg



Ziel

So markieren Sie einen Plan im Tool „Pläne“ Ihres Projekts.

Wichtige Hinweise

  • Erforderliche Benutzerberechtigungen:
    • Um einer Zeichnung persönliche Markups hinzuzufügen, müssen Sie im Werkzeug „Pläne“ „Nur Lesen“ oder höher berechtigt sein.
    • Zum Veröffentlichen von Markups 'Standard'- oder 'Admin'-Berechtigungen für das Plan-Tool.
  • Zusätzliche Informationen:
    • Alle Margen, die Sie hinzufügen, werden automatisch Ihrer persönlichen Ebene hinzugefügt. Damit Margen für jeden Benutzer mit Berechtigungen zum Anzeigen von Plänen im Projekt sichtbar sind, müssen Sie Ihre persönlichen Markups im veröffentlichten Layer veröffentlichen. Benutzer mit 'Standard'- oder 'Admin'-Berechtigungen können ihre persönlichen Markups veröffentlichen.
    • Wenn Sie einer bestehenden Zeichnung in Procore bereits Markups hinzugefügt haben und dann eine neuere Version derselben Zeichnung hochladen, bleiben alle Markups (außer Skizzen) der vorherigen Version erhalten und werden in die neue Zeichnung übernommen. Sie sollten automatisch die gleichen persönlichen und veröffentlichten Markups über der neuen Revision sehen.

Video



Schritte

  1. Navigieren Sie zum Tool Zeichnungen.
  2. Klicken Sie neben dem Plan, die Sie markieren möchten, auf Öffnen.
  3. Klicken Sie oben rechts auf der Seite auf das Markup-Symbol.
    Tipp! Stellen Sie sicher, dass Sie Ihre persönliche Ebene anzeigen! Klicken Sie auf Filter und stellen Sie sicher, dass die Ebene Persönlich sichtbar ist.

    Markup in der Symbolleiste
  4. Markieren Sie den Plan mit den Tools in der Symbolleiste (siehe unten).
  5. Wenn Sie ein Markup fertiggestellt haben und bereit sind, es für Ihr Team sichtbar zu machen, klicken Sie auf Veröffentlichen der Markups.
    Hinweis: Nicht alle Markups können nach der Veröffentlichung bearbeitet werden. Wenn Sie ein veröffentlichtes Markup wiederherstellen möchten, müssen Sie das Markup löschen und das Markup erneut hinzufügen.

Symbolleiste

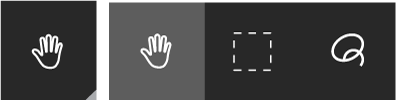

  • Auswahl / Multi / Lasso: Verschieben Sie den Plan durch Klicken und Ziehen auf ein Bild mit dem Tool Auswahl . Wählen Sie mehrere Markups aus, um sie zu veröffentlichen, zu bearbeiten, in der Größe zu ändern oder zu löschen, indem Sie die Tools Mehrfachauswahl oder Lasso verwenden.

  • Stift / Highlight: Zeichnen Sie freihändig Formen auf die Zeichnung , indem Sie entweder Pen oder Hervorheben verwenden. Sie können die Farbe und Dicke der Linie mit den Optionen Farbe und Linienbreite in der Symbolleiste ändern.
    Tipp! Halten Sie die Umschalttaste auf Ihrer Tastatur gedrückt, wenn Sie eine gerade Linie zeichnen möchten.

  • Wolke / Box / Ellipse : Zeichnen Sie eine Form, um einen Bereich zu markieren oder ein Element zu verknüpfen. Siehe Verknüpfte Elemente in einer Zeichnung verknüpfen. Sie können die Farbe, Dicke und Deckkraft einer Form über die Optionen Farbe, Linienstärke und Füllung in der Symbolleiste ändern.

  • Pfeil / Linie / Doppelpfeil: Zeichnen Sie eine Linie oder einen Pfeil, um auf einen Bereich zu zeigen oder ein Element zu verknüpfen. Sie können die Farbe und Dicke der Linie oder des Pfeils über die Optionen Farbe und Linienbreite in der Symbolleiste ändern. Siehe Verknüpfte Elemente in einer Zeichnung verknüpfen.

  • Text: Fügen Sie ein Textfeld hinzu, um Informationen oder Kommentare hinzuzufügen. Klicken Sie in das Feld, um mit der Eingabe zu beginnen. Sie können die Schriftgröße anpassen, indem Sie eine Größe aus dem Dropdown-Menü auswählen, oder die Farbe über die Option Farbe in der Symbolleiste ändern. Klicken und ziehen Sie die Ecken des Textfeldes, wenn Sie die Größe des Feldes anpassen möchten.

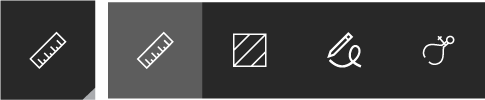

  • Abstand/Fläche/Freihand/Kalibrieren: Nachdem Sie mit dem Tool Kalibrierung eine Kalibrierung zu Ihrem Plan hinzugefügt haben, können Sie mit den anderen Messtools einen Abstand, eine Fläche oder eine gekrümmte beziehungsweise polygonale Form messen. Siehe Messungen zu einem Plan hinzufügen.

  • Plan: Fügen Sie ein Quadrat oder einen Kreis hinzu, um eine Verknüpfung zu einem anderen Zeichenblatt zu erstellen.
    Tipp! Um einen Kreis über den gewünschten Bereich zu ziehen, beginnen Sie in der oberen linken Ecke, wo sich die Kanten der linken und oberen Seite des Kreises treffen. Halten Sie die Umschalttaste gedrückt (um einen symmetrischen Kreis zu erstellen), klicken Sie mit der linken Maustaste, ziehen Sie zum unteren rechten Rand des Kreises und lassen Sie die linke Maustaste los.

  • Pins: Klicken Sie hier, um verschiedene Pin-Margen auszuwählen, um Posten mit bestimmten Bereichen der Zeichnung zu verknüpfen.
    Hinweis: Sie sehen nur Pin-Margen-Optionen für die Tools, die derzeit im Projekt aktiviert sind. Wenn Ihre Organisation beispielsweise das Tool für Koordinations-Vorfälle nicht verwendet, wird der Pin „Problem“ in der Margen-Symbolleiste nicht angezeigt.
  • Farbe: Dieses zusätzliche Werkzeug wird angezeigt, wenn Sie ein Plan-Markup-Tool auswählen, mit dem Sie die Farbe ändern können. Wählen Sie in diesem Menü aus, welche Farbe für eine Marge verwendet werden soll.

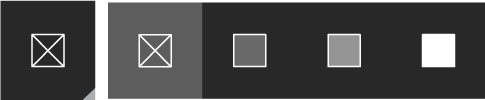

  • Füllung: Dieses zusätzliche Tool wird angezeigt, wenn Sie ein Plan-Markup-Tool auswählen, mit dem Sie die Füllung ändern können. Wählen Sie die gewünschte Fülltransparenz einer Beschriftung.

  • Linienstärke: Dieses zusätzliche Tool wird angezeigt, wenn Sie ein Plan-Markup-Tool auswählen, mit dem Sie die Breite ändern können. Geben Sie die Breite einer einzelnen Linie oder eines Rahmens einer Form an.
