Warum wird mein Modell beim Anzeigen von Modellen in Procore nicht angezeigt?

Hintergrund

Sie haben ein Modell im Modellwerkzeug in Procore geöffnet, aber der Bildschirm ist schwarz und es scheint kein Modell zum Anzeigen vorhanden zu sein.

Antwort

Beim Versuch, ein Modell anzuzeigen, das sich in Weltkoordinaten befindet, kann ein leerer oder schwarzer Bildschirm angezeigt werden, wenn kein Schnittfeld verwendet wurde, um irrelevante Inhalte außerhalb des Modells zu isolieren. In diesem Fall zeigt der Modell-Viewer einen Bereich des Raums an, der zu weit vom Modell entfernt ist, um ihn zu sehen. Es wird empfohlen, Schnittfelder zu verwenden, damit Sie beim Veröffentlichen eines Modells nur das Modell selbst veröffentlichen. Siehe Wie sollte ich Schnittfelder für mein Modell verwenden? Abschnitt unten.

Woher weiß ich, ob sich mein Modell in Weltkoordinaten befindet?

  • Wenn Sie eine Civil 3D-Datei angehängt haben, liegt diese höchstwahrscheinlich in Weltkoordinaten vor und enthält Modellreste, die nichts mit dem tatsächlichen Projekt zu tun haben.
  • Zivile 3D-Dateien haben oft Weltkoordinaten und können Modelltrümmer erzeugen.

So überprüfen Sie, ob Ihr Modell in Weltkoordinaten vorliegt (oder übersetzt wurde):

  1. Klicken Sie im Auswahlbaum mit der rechten Maustaste auf Dateien.

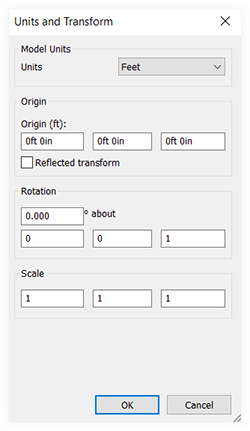

  2. Klicken Sie auf Einheiten und transformieren.
  3. Überprüfen Sie die Zahlen im Abschnitt "Herkunft". Ein Modell mit einem hinzugefügten Schnittfeld sollte 0 in den Feldern anzeigen, während ein Modell in Weltkoordinaten sehr große Zahlen enthält.

 Tipp
Möglicherweise können Sie das Koordinatensystem auch bestimmen, indem Sie das Fenster "Eigenschaften" für eine Datei öffnen und auf die Registerkarte Speicherort klicken.

Wie sollte ich Schnittboxen für mein Modell verwenden?

Eine einfache Möglichkeit, einen Schnittrahmen zu erstellen, besteht darin, die Funktion „An Auswahl anpassen“ auf der Registerkarte Schnittwerkzeuge von Navisworks® zu verwenden.

Sehen Sie sich die vollständigen Schritte unten an:

  1. Klicken Sie in Navisworks® auf die Registerkarte Aussichtspunkt und wählen Sie Schnitte aktivieren.
  2. Klicken Sie auf Modus und wählen Sie Box.
  3. Verwenden Sie die Werkzeuge "Skalieren", "Verschieben" und "Drehen", um das Feld manuell an den Teil des Modells anzupassen, den Sie veröffentlichen möchten.
    ODER
    Treffen Sie eine Auswahl im Auswahlbaum und verwenden Sie die Schaltfläche Auswahl anpassen, um Ihr Feld automatisch an der Auswahl auszurichten.
    Hinweis: Architektonische oder strukturelle Modelle sind in der Regel gute Optionen.
  4. Klicken Sie im Procore-plugin beim Einrichten der Home-Ansicht auf Hinzufügen.
    ODER
    Wenn Sie eine neue Version eines Modells veröffentlichen, klicken Sie auf Bearbeiten .navisworks-section-box.png

  5. Klicken Sie auf Speichern, um sicherzustellen, dass der Startansicht das Abschnittsfeld zugeordnet ist.
  6. Sie können nun alle ausstehenden erforderlichen Schritte abschließen und sicherstellen, dass alle Modellinformationen ausgefüllt wurden, bevor Sie das Modell veröffentlichen.
  7. Um das Modell zu veröffentlichen, stellen Sie sicher, dass das Schnittfeld auf dem Bildschirm sichtbar ist, und klicken Sie auf Veröffentlichen. Weitere Informationen finden Sie unter Veröffentlichen eines Modells in Procore.
